主要技术参数及外形安装尺寸
1、额定电压:10kV;
2、最高电压:12kV;
3、绝缘子应能承受的工频耐受电压(有效值):42kV 5min;雷电冲击耐受电压(峰值):75kV;
绝缘子采用环氧树脂浇注成型,耐污秽及潮湿,无需特别维护,只需定期清除表面污物,两端有用于安装的螺纹孔。
使用条件
1、户内装置;
2、海拔高度不超过1000m;
3、周围气温为+40℃~-5℃;
4、当空气温度为+20℃,相对湿度不超过100%;
5、无严重影响绝缘子绝缘的气体、蒸汽、灰尘及其它爆炸性和腐蚀性介质的场所。
主要规格/特殊功能
产品规格:zj-10Q/φ85×145 /φ65×130 /φ65×140
zj-35Q/φ150×320 /φ150×380

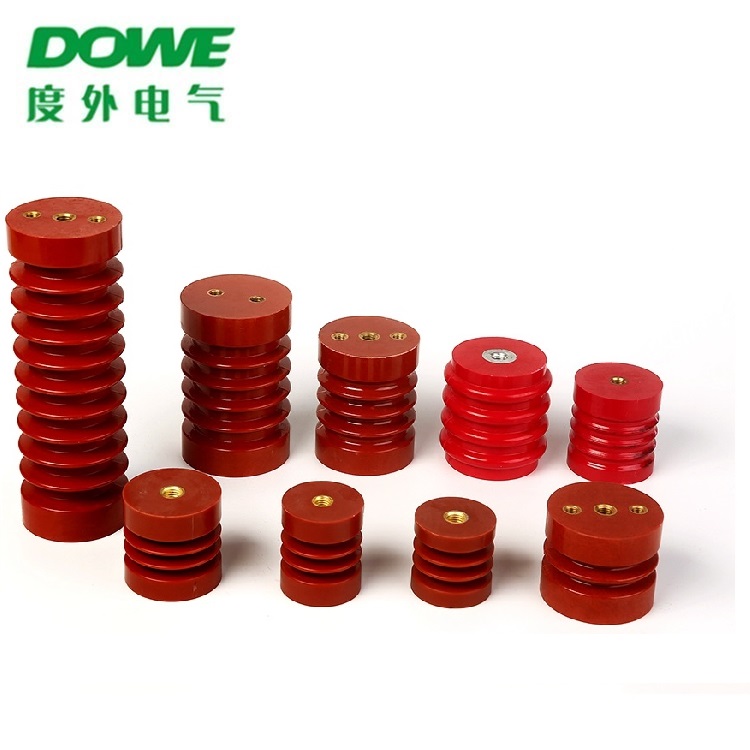

产品名称:支柱绝缘子
配XGN2,KYN2,M柜,XGN66,ASGN等开关柜
技术:该产品为环氧树脂APG工艺压力注射凝胶成型结构,具绝缘水平、可靠性高,耐气候性、污秽好。弯曲破坏负荷达到:7.5kN以上。(试验方法,参照绝缘子国标)
高压支柱绝缘子系列:ZJ-10Q ZJ-35KV ZJ-35Q
